一、 工具简介tcd钻井助手

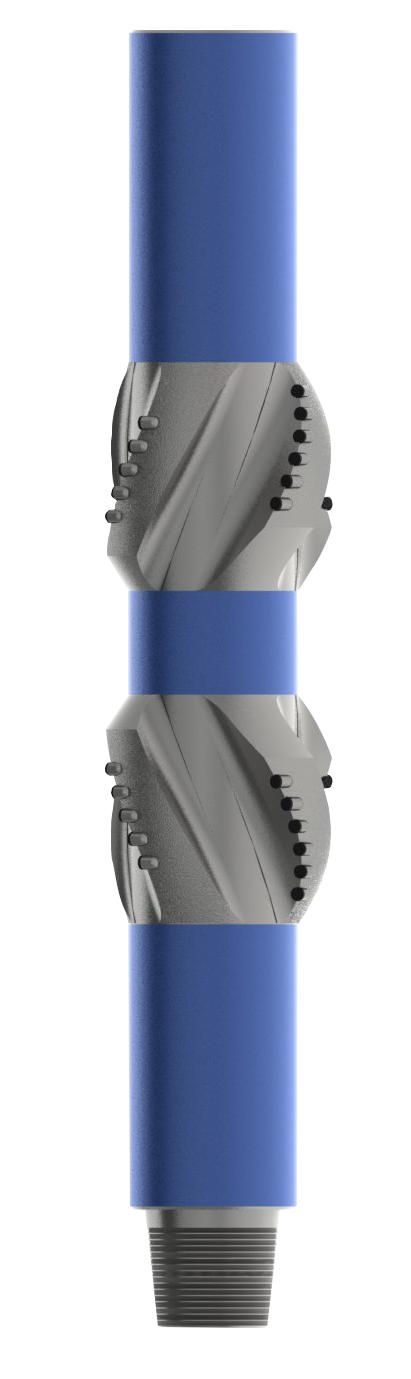

 如图 1 所示，该工具是一种微偏心扩眼器，可接到钻柱中实现 随钻微扩眼。工具具有上、下两组螺旋扩眼刀翼，下刀翼组负责钻进 期间的随钻扩眼或下钻过程中的正划眼，上刀翼组负责起钻过程中的 倒划眼。工具的主要作用是降低定向井 中的狗腿严重度，清除井下的微狗腿、 小台阶，在膨胀性的页岩地层和具有蠕 变性的盐膏层、软泥盐层、煤层等井段 扩出直径略微大于钻头理论直径的井 眼，可减少常规钻井过程中的划眼作业 时间，并确保起下钻、电测、下套管、 下膨胀封隔器等作业安全顺利。此外， 该工具还具有清楚定向井中盐屑床和有 效控制水平井、大位移井ECD的作用。tcd钻井助手

tcd钻井助手

 二、适用范围tcd钻井助手

 1、页岩井； 2、大位移井； 3、盐膏层、软泥岩层、煤层等蠕变性地层； 4、水化膨胀性地层； 5、岩屑床严重的井。tcd钻井助手

tcd钻井助手

四、技术特点 tcd钻井助手

 1、单一组件，无活动部件，强度高于与之相连的钻柱强度； tcd钻井助手

 2、接在一根钻杆立柱中，对多数井架而言不影响立柱摆放和层 台操作；tcd钻井助手

 3、水力、机械双作用破坏、清除盐岩屑床；tcd钻井助手

 4、双心特点可扩出比工具通过直径更大的井眼尺寸；tcd钻井助手

 5、螺旋刀翼有助于提高作业过程中钻柱的稳定性；tcd钻井助手

 6、上、下两组切削结构可实现正划眼或倒划眼；tcd钻井助手

 7、可用于电测、下套管、下膨胀封隔器等作业前的井眼修整；tcd钻井助手

 8、最大限度地减轻或消除微狗腿；tcd钻井助手

 9、减少划眼时间与通井次数。tcd钻井助手
