一、概述 N4q钻井助手

 KYQ型是一种柱塞式的微扩眼工具，可用于断铣和导斜开窗侧钻工艺中， 也可用于井眼缩径、井壁修复等井眼保径作业中，以提高井眼质量。N4q钻井助手

 二、结构 N4q钻井助手

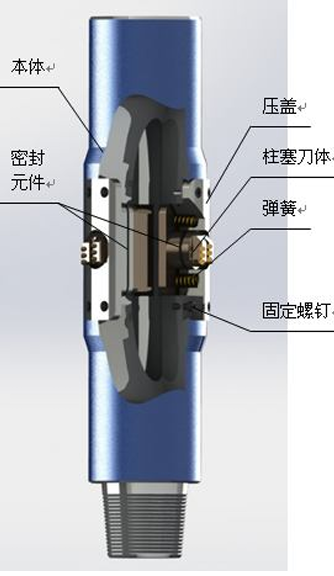

 KYQ型扩眼器结构简单，主要由本 体、压盖、柱塞刀体、弹簧、固定螺钉及 密封元件组成，如右图所示。 N4q钻井助手

N4q钻井助手

 三、工作原理 N4q钻井助手

 扩眼器下入井中，在有压力的钻井液 通过下部钻具时，由于动力钻具、钻水眼 等节流作用，使扩眼器内外形成压差，其 内部压力高于外部环空压力（简称此压差 为环空压差）。在环空压差的作用下，柱 塞刀体将向外伸出，并达到最大工作外径 尺寸，此时即可扩眼工作。 工作完后，卸去钻井液泵压，通过被 压缩弹簧的复位作用，柱塞刀体收入压盖 孔内，此时可进行起钻或其它作业。N4q钻井助手

 四、使用操作与技术参数N4q钻井助手

 1、使用操作 扩眼器下井前，设计好下部钻头水眼，保证下部环空压差≧1.5MPa；下井 进入工作位置，循环钻井液，调整泵压到足够大，使扩器柱塞刀体外张，处于 工作状态，进行扩眼工作。工作完后应卸去泵压，使刀体缩回压盖内，方可取 出工具。N4q钻井助手

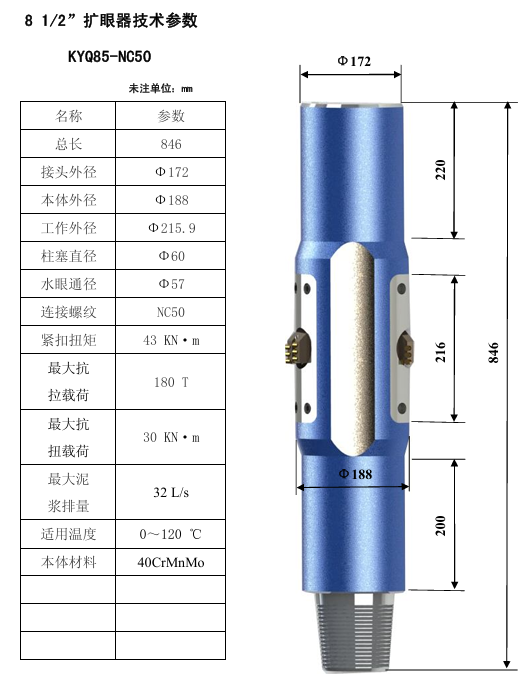

 2、技术参数（详如附页）N4q钻井助手

五、维护与保养N4q钻井助手

 1、检查刀体磨损情况，伸出或缩回应灵活，否则应修复或更换。如长期不 用，应将刀体内外冲洗干净，并涂润滑油，防止锈蚀；N4q钻井助手

 2、检查密封元件。注意橡胶件老化期为18个月（从出厂日算起18个月后 应更换）；N4q钻井助手

 3、检查接头固定螺钉是否拧紧，如有松动需重新拧紧；。 4、检查接头螺纹是否损伤影响正常使用。若长期不用，应涂防锈脂，并配 相应护丝加以保护。N4q钻井助手
