倒扣捞筒
倒扣捞筒既可用于打捞、倒扣，又可释放落鱼，还能进行洗井液循环。在打捞作业中，倒扣捞筒是倒扣器的重要配套工具之一，同时也可同反扣钻杆配套使用。其提拉负荷并不比可退式捞筒小，性能远比母锥及其它倒扣工具优越。
（一）结构

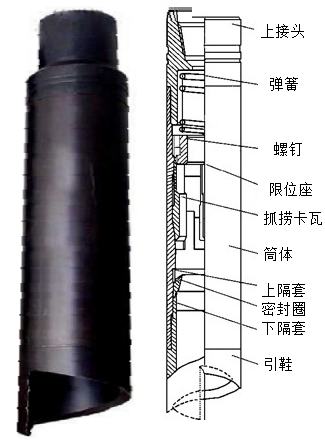

倒扣捞筒由上接头、筒体总成、卡瓦、限位座、弹簧、密封装置和引鞋等零件组成，结构如图所示。
（二）工作原理
倒扣捞筒的工作原理与其他打捞工具一样，倒扣捞筒在打捞或倒扣作业中，主要机构的动作过程是当内径略小于落鱼外径的卡瓦接触落鱼时，卡瓦受阻，筒体开始相对卡瓦向下滑动，卡瓦脱开筒体锥面，筒体继续下行，限位座顶在上接头下端面上迫使卡瓦外张，落鱼引入。
落鱼引入后停止下放，此时被胀大了的卡瓦对落鱼产生内夹紧力，咬住落鱼。而后上提钻具，筒体上行，卡瓦与筒体锥面贴合，随着上提力的增加，三块卡瓦内夹紧力也增大，使得三角形牙咬入落鱼外壁，继续上提就可实现打捞。
如果不继续上提，而对钻杆施以扭矩，扭矩通过筒体上的键传给卡瓦，使落鱼接头松扣，即实现倒扣。如果在井中要退出落鱼，收回工具，则将钻具下击使卡瓦与筒体锥面脱开，卡瓦最下端大内倒角进入内倾斜面夹角中，然后右旋，此刻限位座上的凸台正卡在筒体上部的键槽内，筒体带动卡瓦一起转动，再上提钻具即可退出落鱼。
（三）操作方法
1.钻柱配合。可以直接和打捞钻柱连接，也可以在其上接安全接头和下击器等辅助工具。
2.计算好鱼顶方入和打捞方入。
3.下至距鱼顶0.5m～1m处，开泵循环钻井液，冲洗鱼顶积砂。
4.打捞。当卡瓦接触鱼顶后，被推上行，与筒体锥面脱离，继续下放钻具，直至限位座顶到接头下端面时，迫使卡瓦外张，引入鱼头，被撑大的卡瓦紧紧抱住鱼头，卡瓦牙与鱼头外壁之间产生磨阻力。当上提钻具时，筒体上行，卡瓦与筒体锥面贴合，随着上提拉力的增加，三块卡瓦的夹紧力也增大，使卡瓦紧紧咬住鱼头，实现打捞钻柱与落鱼的连接。
5.倒扣。左旋钻柱，扭矩由筒体传给卡瓦再传到落鱼，完成倒扣作业。
6.退出打捞筒。若需要退出打捞筒，可利用钻具的重量下压或用下击器下击，使筒体下行，其内锥面与卡瓦脱离，此时限位座与卡瓦压缩弹簧处于筒体上部位置，向右旋转筒体，使卡瓦下端进入筒体向上倾斜的内锥面，并被筒体下部的三个键顶住，此时限位座上的凸台肩正好卡在筒体上部的三个键的顶面上，卡瓦不能下行，失去了夹持力，卡瓦打捞筒处于自锁状态，上提钻柱即可提出打捞筒。若提不出来，可能是右转的扭矩未传到捞筒，工具未能实现自锁，可再下放钻具再右转，可以多转几圈再上提。若还是提不出来，可以间断正转，使筒体带着限位座和卡瓦一起转动，上提一点，转动几圈，再上提一点，再转动几圈，如此连续动作，即可把捞筒退出来。
（四）维修保养
1.工具起出后，用清水冲洗干净。
2.检查全部零件，卡瓦进行探伤检查。如有裂纹，应更换。
3.擦拭干净各接头螺纹，涂润滑脂，重新装好，妥当保存。
（五）技术参数
可退式倒扣捞筒技术参数，见下表
型号 | 外径 mm | 接头螺纹 API | 落鱼外径 mm | 许用提拉负荷 kN | 许用倒扣拉力 kN | 许用倒扣扭矩 kN·m |
DLT－T48 | 95 | 27/8"REG | 47～49.3 | 250 | 117.7 | 3.1 |
DLT－T60 | 105 | NC31 | 59.7～61.3 | 350 | 147.1 | 5.7 |
DLT－T73 | 114 | NC31 | 72～74.5 | 420 | 176.5 | 7.8 |
DLT－T89 | 134 | NC38 | 88～91 | 500 | 176.5 | 10.2 |
DLT－T95 | 140 | NC38 | 94～96 | 710 | 198 | 11.5 |
DLT－T102 | 145 | NC38 | 101～104 | 700 | 196 | 11.0 |
DLT－T114 | 160 | 41/2"REG | 113～115 | 890 | 196 | 12.2 |
DLT－T127 | 185 | NC50 | 126～129 | 1200 | 235 | 13.5 |
DLT－T140 | 200 | NC50 | 139～142 | 1500 | 235 | 15.3 |
