水力加压器原理及参数
SJ型水力加压器是一种应用于石油钻井、修井作业中的能量转换装置，它改变了钻井作业中靠下部钻铤的重量施加钻压的传统作业方式。它有效地改变了下部钻具的受力状态，起到了吸震防跳、柔性送钻、改善钻头和钻具的工作条件，减轻托压、加快钻井速度、减少井下事故、保证井身质量的目的。是石油钻井中一项投入小、效果明显、容易操作的实用技术和工具。
一.概述：
SJ 型水力加压器是一种应用于石油钻井、修井作业中的能量转换装置，它改 变了钻井作业中靠下部钻铤的重量施加钻压的传统作业方式。它有效地改变了下 部钻具的受力状态，起到了吸震防跳、柔性送钻、改善钻头和钻具的工作条件， 减轻托压、加快钻井速度、减少井下事故、保证井身质量的目的。是石油钻井中 一项投入小、效果明显、容易操作的实用技术和工具。
二.特点
1、它改变了钻头加压方式：柔性加压钻进，可通过改变水力参数来调节推 力大小，以达到稳定钻压、防止托压、降低作用点高度等作用；
2、减震效果实现了“质”的飞跃：其工作行程达到300mm，甚至更长，能有 效地吸收钻头跳动和冲击。
三.结构原理

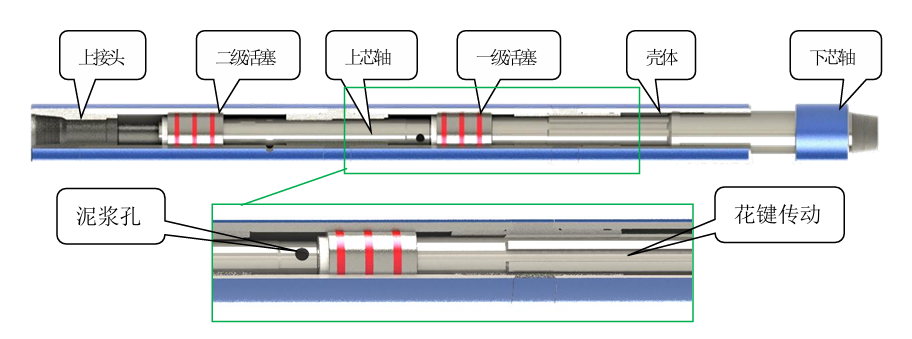

水力加压器主要由：上接头、上芯轴、下芯轴、壳体、多级活塞、和密封组 件等组成。上接头、壳体和下芯轴用于连接钻具并传递扭矩；活塞在缸体内滑动、 密封并传递推力，芯轴分别和活塞、钻头相连，将推力传给钻头。

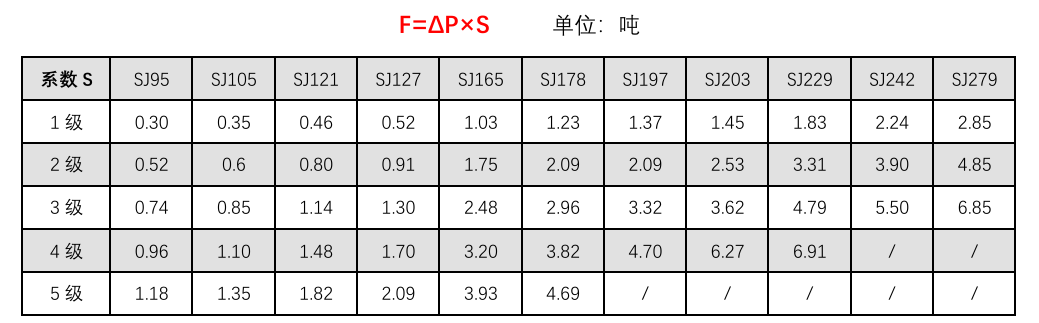

本工具是利用泥浆流经它以下钻具（如马达、钻头等）的压降作用在其活塞 上而产生推力。设水力加压器下部钻柱节流压降为ΔP（MPa），活塞系数为S（如 下表），则其产生的推力为：

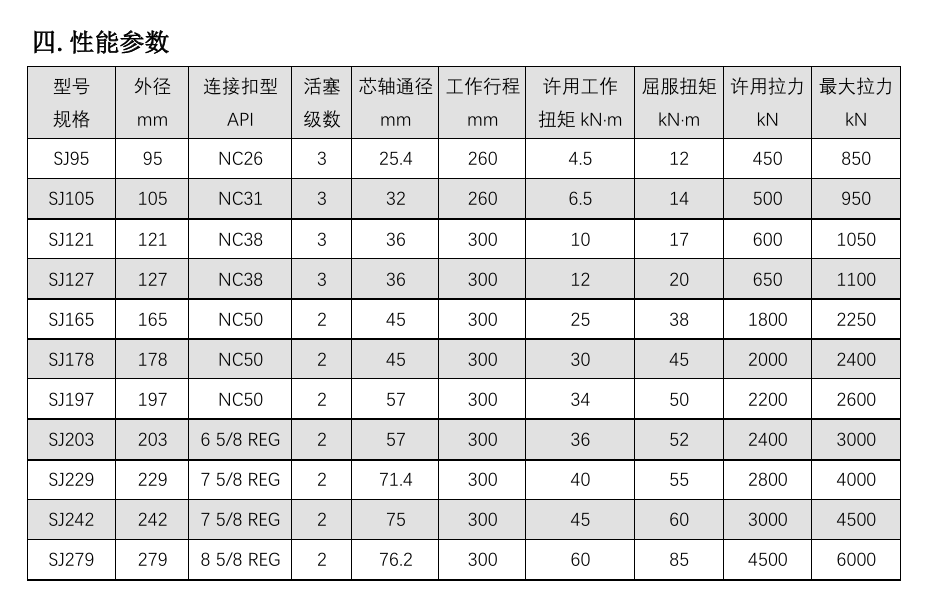

五.使用操作
（一）地面检查
1、下钻前必须检查工具各连接螺纹是否牢固。
2、用探伤仪对水力加压器进行全面探伤。若存在缺陷，不得使用。
3、检查各缸体上泄流小孔是否通畅。若小孔被堵塞，可能导致水力加压器 提供的钻压不足，必须用细铁丝刺小孔—保证泄流孔通畅。起钻后继续使用时 需特别注意该项检查。
4、检查上下接头和芯轴有无碰伤。若接头螺纹和芯轴有碰伤的痕迹，该水 力加压器不能使用，必须修理后才可下井使用。
（二）水力加压器安装位置 水力加压器应尽可能的接在靠近钻头的位置，一般距离钻头不要超过3根 钻铤的长度。这样才能最有效的发挥水力加压器的减震作用，使钻头上的负荷 的整个周期的变动量为最小，且应力波的传递和钻柱震动为最小。
1、在常规钻盘钻井作业中，可直接接在钻头上。
2、使用井下螺杆钻具钻井时，可将水力加压器接在螺杆钻具上。
3、取心钻进时，可将水力加压器接在取心筒上。 注：工具发货时，芯轴置于缩回缸体状态，在提拉或钻台安装过程，由于 受轴向拉力作用，水力加压器芯轴可能会自动伸出，伸出行程为300mm，此属 正常现象，注意保护芯轴电镀表面不受磕碰损伤即可。
（三）正常钻进 水力加压器为随钻工具，在正常钻进过程中就开始发挥其加压、减震等着 用，介于一般钻井的打钻习惯，建议使用人工送钻方式，即与普通钻井送钻方 式一样，控制住水力加压器芯轴在行程中部工作即可，此时效果最为明显。
（四）钻压调节
1、入井前，可以通过改变钻头喷嘴直径来设计钻压。
2、入井后，只能通过变更泥浆排量来改变钻压大小。
3、在满足泵压的条件下，钻头喷嘴直径在最小、泵排量在最大的条件下， 水力加压器产生的钻压还比钻井设计钻压小时，可以在水力加压器下接一定长 度钻铤来补偿。 六、维护与修理
1、新水力加压器入井使用400小时、维修的水力加压器入井使用300小时 要送修。使用后外圆磨损量≥1.5%或偏磨量≥1.5mm应暂停使用，返厂检测。
2、应将工具表面、上下接头螺纹、芯轴钻杆表面冲洗干净。用清水冲洗本 体溢流孔，直至流出清水。
3、使用后应在芯轴钻杆表面涂黄油后，压缩芯轴钻杆使其缩回缸体。
4、螺纹带上护丝，防止螺纹碰坏。
5、如已发现或再入井口试压时发现水力加压器活塞密封失效，应及时送回 进行大修，更换相应的密封元件，并对钢件进行无损检测探伤，对有缺陷的零 件必须更换。 6、长途运输时，应使芯轴钻杆处于收回状态，并用木块支垫固定，防止其 变形和表面拉伤。
